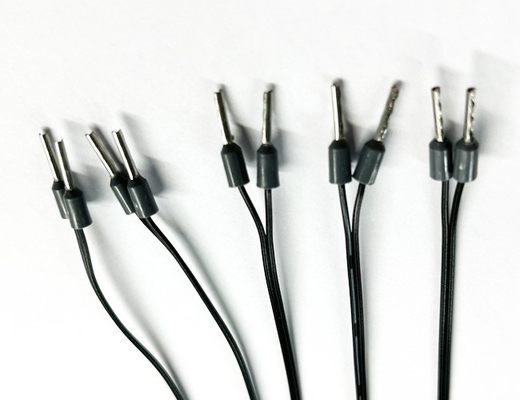

Presisi NTC Termistor PVC Tubular Pre Insulated Terminal
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Hefei Sensing |
| Sertifikasi: | REACH ,ROHS |
| Nomor model: | MF5A-5 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 500PCS |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | Dalam jumlah besar |
| Waktu pengiriman: | 7-10 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 50 Juta Potongan Per Tahun |
|
Informasi Detail |
|||
| Bahan Kepala: | resin epoksi | Kawat timah: | PVC UL2651 |
|---|---|---|---|
| Ukuran kepala: | 1.5-Φ4.5mm | Panjang kabel: | 15-20000mm |
| R25℃: | 0,5KΩ-2000KΩ | Nilai B: | 3000K-4500K |
| Kemasan: | Tas & kotak anti-statis | Penyambung: | Molex atau JST, Opsional |
| Cahaya Tinggi: | Termistor NTC Presisi PVC Insulated,Pre Insulated Precision NTC Thermistor,Tubular Precision NTC Thermistor |
||
Deskripsi Produk

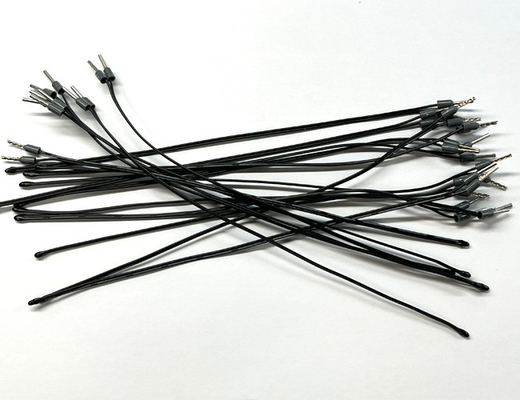

Presisi NTC Thermistor PVC Insulated Cable Tubular Pre-insulated Terminal
Sensor Suhu NTC adalah elemen pendeteksi yang memberikan umpan balik hasil ke sistem.
Ini juga disebut termistor atau probe.Prinsipnya adalah resistensi menurun dengan cepat ketika suhu naik.NTC (Koefisien Suhu Negatif) mengacu pada fenomena termistor dan bahan dengan koefisien suhu negatif, dan resistansi menurun secara eksponensial ketika suhu naik.Sensor suhu NTC banyak digunakan di rumah tangga, otomotif, industri, medis, dan industri lainnya. Secara umum, sensor suhu digunakan di sebagian besar produk listrik dan elektronik yang memerlukan umpan balik suhu.
KETERANGAN

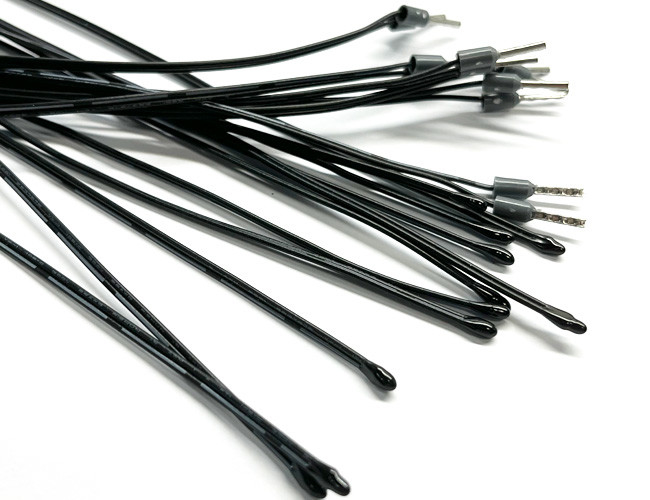

Sensor ini terdiri dari chip NTC kecil yang disolder di antara AWG # 30 yang terdampar, tahan 105 °C, PVC (UL2651). Penghentian dicelupkan ke solder.Mereka dipernis dan diisolasi dengan lapisan epoksi hitam.
FITUR
• Kekuatan perekat yang tinggi antara kawat PVC dan pernis enkapsulasi
• Akurasi hingga ± 0,3 °C
•Stabilitas tinggi selama umur panjang
• Bodi kecil berukuran maksΦ3×10 mm untuk kemudahan pemasangan
APLIKASI
• Pengukuran suhu, penginderaan, dan kontrol
• Pada kemasan baterai, unit pendingin, tabung, penutup, dll.
MENANDAI
Tubuh dipernis hitam tanpa tanda tambahan
KEMASAN
Termistor dikemas dalam kotak kardus;kuantitas kemasan terkecil adalah 100 unit.
PEMASANGAN
Dengan menyolder ujung kawat, atau konektor crimping.Tubuh dapat dimasukkan ke dalam tabung, bebas di udara, pita terpasang atau direkatkan.Tidak dimaksudkan untuk aplikasi terendam cairan atau kontak terus menerus dengan air.Tidak untuk pot dalam bahan keras atau aplikasi over-molding.
DUKUNGAN DESAIN
• Kurva R/T lainnya tersedia berdasarkan permintaan
• Panjang timah dapat disesuaikan
• Konektor dapat ditambahkan ke ujung kabel
Spesifikasi Jelaskan:
SJ MF 5A-5 -3470 -502 F
① ② ③ ④ ⑤ ⑥
Sensing Co., Ltd
termistor NTC
Lapisan epoksi tipe 5A-5 seri
Nilai B(B 25/50℃) Contoh: 3470:B 25/50℃: 3470
Nilai resistansi standar pada 25℃(R25℃):
Contoh:502:R25℃ 5KΩ,103:R25℃ 10KΩ ,104:R25℃ 100KΩ
R25℃ presisi pertukaran:
F(±1%);G(±2%);H(±3%);J(±5%);K(±10%)
Spesifikasi:
| Spesifikasi | R25℃ (KΩ) | B25/50℃ (K) | Disspasi konstan | Konstanta waktu termal | Suhu operasijangkauan |
| SJMF5A-□-347/395/385-202□ | 2 | 3470/3950/3850 |
Di udara diam 2.1mW/ |
Di udara diam 15 detik |
-40～+150℃ |
| SJMF5A-□-327/347/395-502□ | 5 | 3270/3470/3950 | |||
| SJMF5A-□-338/347/390-103□ | 10 | 3380/3470/3900 | |||
| SJMF5A-□-395/420/405-473□ | 47 | 3950/4200/4050 | |||
| SJMF5A-□-395/420/405-503□ | 50 | 3950/4200/4050 | |||
| SJMF5A-□-395/348-152□ | 1.5 | 3950/3480 | |||
| SJMF5A-□-397/418-104□ | 100 | 3970/4180 | |||
| SJMF5A-□-453-105□ | 1000 | 4530 |
R25presisi yang dapat dipertukarkan, Nilai B presisi ±1% ±2% ±3% ±5%
Nilai B antara 3000-4500K, dan R25di antara 0.5KΩ-2000KΩ MF5A dapat dirancang khusus.
Bagaimana cara memesan?
1. Penerapan termistor NTC atau sensor suhu:__________
2. Kisaran suhu operasi:___°c hingga ___°c
3. Dimensi dan gambar Termistor
4. Nilai R:_____K ohm ±________% pada _____°c,
5. Nilai B: (_____°c/____°c) = ______K ± _____%
6. Jumlah yang diminta: _________ pcs
